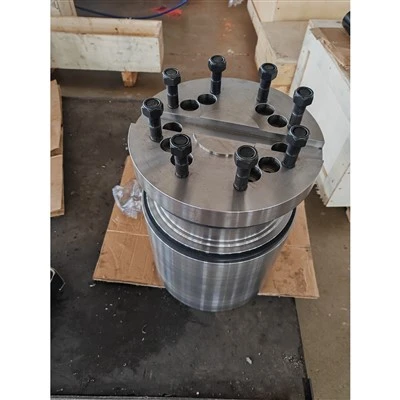

Prokat tegirmonini ulash

1: Mahsulot ta'rifi va ishlash printsipi



Ta'rif: Ixtisoslashgan prokat tegirmoni muftasi yuqori{0}}tortli mexanik uzatish rishtasi vazifasini bajaradi, bu esa og'ir yuklarga mo'ljallangan metallni qayta ishlash liniyalari uchun mo'ljallangan.



Moment uzatish: doimiy yuqori yuklanish sharoitida aylanma kuchni haydovchi manbasidan blokirovka qiluvchi markazlar, gardishlar va yuqori{0}}kuchli slayderlar orqali uzatish orqali ishlaydi.



Noto'g'ri hizalanish kompensatsiyasi: ichki toymasin komponentlari va mustahkam geometriyasi orqali dinamik prokat operatsiyalariga xos bo'lgan muqarrar eksenel, radial va burchakli milning noto'g'ri hizalanishiga mos keladi.





2: Asosiy parametrlar va mexanik ishlash ko'rsatkichlari



Atribut	Spetsifikatsiya / ishlashga javob
Mahsulot turi	Prokat tegirmonini ulash
Model / chizma raqami.	Buyurtmachining OEM dizayn fayllari
Asosiy material	42CrMo4 qotishma po'lat / C40E / zarb qilingan po'lat
Nominal tashqi diametri	305 mm
Umumiy uzunlik	430 mm
Maksimal moment quvvati	Og'ir sanoat prokat tegirmonlari uchun mo'ljallangan
Shaft Fit / Toleranslar	Nozik teshiklar, xalqaro standart
Mahkamlagich navlari	Yuqori -kuchli 8,8 va 12,9 darajali rozetkali boshli vintlardek
Muhrlash tizimi	V-R1/4" moyli nipelli halqali aylanuvchi labli muhrlar (VL300)
Yuzaki ishlov berish	-zangga qarshi moy bilan qoplangan, nozik tuproq va issiqlik bilan ishlov berilgan-



Materiallar tarkibi (materiallar ro'yxati va kimyo)



Komponent nomi	Materiallar standarti	Asosiy kimyoviy tarkibi (%)	Funktsiya / rol
Yeng / Flanjlar / Bush / Terlik	42CrMo4 (EN 10083)	C: 0,38-0,45, Cr: 0,90-1,20, Mo: 0,15-0,30, Mn: 0,60-0,90	Og'ir zarba yuklari ostida yuqori kuchlanish kuchi, aşınma qarshilik va charchoq kuchi.
Spacer yeng	C40E / 45 # Chelik	C: 0,37-0,44, Mn: 0,50-0,80, Si: 0,15-0,40	Strukturaviy oraliq, aniq eksenel bo'shliqlarni va qat'iylikni saqlash.
Mahkamlagichlar va murvatlar	8.8, 12.9, 10.9-sinflar	Maxsus söndürme va temperatura bilan qotishma po'latlar	Yuqori{0}}kuchli montaj bo'g'inlarini kesishsiz mahkamlash.



3: Umumiy muammolar va yechimlar



1-muammo: Soqol yo'qligi sababli toymasin sirtning muddatidan oldin aşınması.

Yechim: Sürgülü interfeyslar bo‘ylab toza, uzluksiz moylash plyonkasini saqlash uchun o‘rnatilgan R1/4" moylash nipellari va V-halqali muhrlardan foydalaning.



2-muammo: Kuchli siklik tebranish ostida mahkamlagichning bo'shashmasligi.

Yechim: Yuqori-darajali 12,9 rozetkali vintlar va prujinali rondelalar bilan qo‘llab-quvvatlangan, kalibrlangan moment bilan diagonal ko‘ndalang-naqshlarni qattiq tortish ketma-ketligini qo‘llang.



3-muammo: Mahalliylashtirilgan stress kontsentratsiyasini keltirib chiqaradigan mos kelmaslik.

Yechim: Maxsus press{0}}o‘rnatish vositalaridan foydalangan holda yig‘ish bo‘yicha ko‘rsatmalarga qat’iy rioya qiling va o‘rnatish vaqtida nol bo‘shliq-eksenel joylashuviga ishonch hosil qiling.



4: Brendni almashtirish va asosiy sanoat ilovalari



O'zgartirishlar: Evropa standartidagi tegirmon muftalari (masalan, Danieli, SMS Demag, Siemens VAI dizaynlari va boshqalar) uchun to'g'ridan-to'g'ri yuqori-ishchanlik, iqtisodiy{1}}samarali OEM almashtirish vazifasini bajaradi.



Ilova 1 (Issiq/sovuq prokat tegirmonlari): Asosiy vites qutilarini rulonli shpindellarga ulaydi, po'lat plitalar va chiziqlarni deformatsiya qilish uchun katta aylanish quvvatini uzatadi.



2-ilova (to'g'rilash mashinalari): doimiy yuqori{1}}bosim ostida metall plastinka egriligini bartaraf etish uchun og'ir rolikli yig'malarni boshqaradi.



3-ilova (Og'ir sanoat drayvlari): Shok yuklari tez-tez bo'ladigan metallni qayta ishlash va metallurgiya konvertatsiya liniyalarida yuqori{1}}moment uzatishni boshqaradi.



5: Ishlab chiqarish jarayoni va asosiy sifat nazorati nuqtalari



Soxtalash va qo'pol ishlov berish: Yuqori{0}}navfli 42CrMo4 po'lat ichki nuqsonlarni bartaraf etish va bo'sh geometriyani o'rnatish uchun nozik zarbdan so'ng qo'pol burilishdan o'tadi.



Issiqlik bilan ishlov berish va nozik CNC frezalash: Boshqariladigan termal tozalash yadro mustahkamligini maksimal darajada oshiradi, ko'p o'qli CNC ishlov berish esa ichki surma yo'llarida qattiq toleranslarga erishadi.



Qattiq tekshiruv va zangga qarshi himoya: Yakuniy koordinatalar o'lchovi, o'lchovli tekshiruvlar va sirt tekshiruvlari og'ir{1}}zangga qarshi moy va xavfsiz qadoqlashdan oldin amalga oshiriladi.





6: Sifat kafolati



100% o'lchov va bardoshlik tekshiruvi: Har bir muhim teshik, kalit yo'li va birlashtiruvchi yuz sertifikatlangan o'lchagichlar yordamida qat'iy muhandislik chizmalariga muvofiq tekshiriladi.



Materialning kuzatilishi: 42CrMo4 xom ashyosining kimyoviy tarkibi va mexanik xususiyatlarini tasdiqlovchi to'liq tegirmon sinov sertifikatlari (MTC).



Himoyalangan logistika va qadoqlash: mustahkam, eksportga mo‘ljallangan yog‘och qutilarga-ixtisoslashtirilgan namlikni to‘suvchi va zangga qarshi-qoplamalar bilan muhrlangan.



7: Tez-tez so'raladigan savollar



1-savol: Ushbu maxsus sanoat muftani tegirmon mili o'lchamlariga mos ravishda o'zgartirish mumkinmi?

Javob: Ha, biz ichki teshiklarni, kalitlarni va umumiy uzunliklarni sizning aniq zavod interfeysi talablariga moslashtiramiz.



2-savol: Ish paytida qanday texnik xizmat ko'rsatish kerak?

Javob: O'rnatilgan R1/4" moyli armatura orqali yog'ni muntazam ravishda to'ldirish va mahkamlash momentini davriy tekshirish uzoq ishlash muddatini ta'minlaydi.



3-savol: Asl uskunalar brendlari bilan almashtirilishiga qanday kafolat berasiz?

Javob: Ehtiyot qismlar teskari-tasvirlangan va ishlab chiqarilgan bo‘lib, ular mavjud drayver sozlamalarini o‘zgartirmasdan to‘g‘ridan-to‘g‘ri almashtirishni ta’minlaydi-.



4-savol: Standart ishlab chiqarish va yetkazib berish muddati nima?

Javob: Standart ishlab chiqarish jadvallari taxminan 6-8 hafta davom etadi va mijozlarga taqdim etiladigan ikki haftalik ishlab chiqarishni kuzatish bo‘yicha qat’iy hisobotlar bilan ta’minlanadi.



8: Biz bilan bog'laning



Ishonchli OEM mexanik ulash yoki metallurgiya ulash sherigi qidiryapsizmi? Professional texnik yordam, raqobatbardosh kotirovkalar va moslashtirilgan ishlab chiqarish echimlari uchun bugun muhandislik savdo guruhimizga murojaat qiling! rahmat.
